桥式起重机安全监控管理系统
2023-05-04
桥式起重机适用 ...
起重机械安全监控系统，针对起重机控制系统的特点，将在原有的电气控制系统的基础上、增加控制单元和信号单元。看起来对原电控系统几乎进行了全新设计，但是实际与原有的电气系统处于独立状态，即不改、不控原有的电控系统。
系统完全符合GB/T28264-2017标准要求。

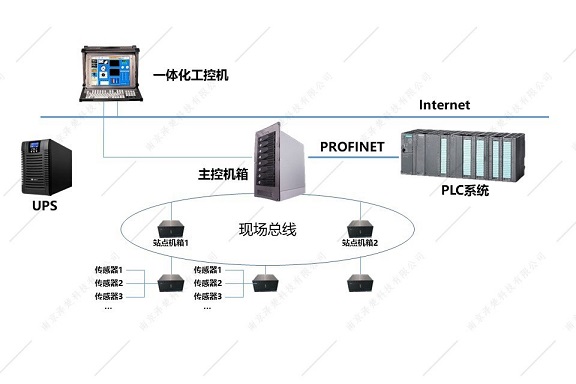

系统有信息采集单元、信息处理单元、控制输出单元、信息储存单元、信息显示单元和信息导出接口单元等组成。对于有远程监控要求时，可在Internet上增加远程传输单元。起重机械安全监控管理系统结构模式如下图所示。
本套安全监控系统方案能完成的功能有：数据采集与处理，设备操作监视，
事故记录、追忆功能，运行安全监视，统计计算功能，人机接口功能，自诊断功能，打印报表功能，视频监控录制功能，根据起重机实际情况和业主要求会适当增添相关功能，以满足检规和业主的需求。全部功能具体展开如下：
（1）数据处理功能
数据处理功能包括对采集的数据是否有效进行鉴别，去掉无效数据；对有效采集的数据进行必要的变换；对采集的模拟量进行越限检查，越限时产生报警报告并自动记录；对报警的数字量产生报警报告并记录，包括事件顺序记录；根据监控或管理要求对采集的数据进行各种计算，包括累加和统计计算，趋势或梯度分析；将有关数据生成数据库，如实时数据库和历史数据库。其中，实时数据库是将从各个设备采集并传来的各种物理量经过处理后，进行存放和管理的数据库，以供不同的画面用于实时显示、事件处理、历史操作等；历史数据库主要包括历史数据和趋势记录等，可用保存、显示、查询历史数据，能够根据历史数据生成趋势数据。
（2）运行安全监视
包括运行状态、危险位置监视、事故顺序判别、趋势分析、故障和事故状态显示。
（3）人机接口功能
包括实时显示各系统的运行状态、设备的动态操作过程、事故和故障报警、有关参数和运行监视图、操作接线图等画面，以及趋势曲线、各一览表等；通过手柄、鼠标、键盘和触摸屏等输入设备，向计算机系统发出监控命令；对计算机系统进行各种操作；事故、故障的音响或语音报警；各种记录、报表、操作等的打印；提供系统扩展的接口。
（4）事故记录、追忆功能
能够记录系统发生事故的原因、时间、动作值等信息；能够根据设定的要求，在发生事故时记录和事故发生有关的相关量；能够在极端突发情况，如车间整体停电时仍能保持有效时间内的安全监控系统正常运行和数据记录；能够在事故发生后，查询事故发生的原因、时间、动作值及相关量，方便用户分析或查找发生事故的具体原因。
（5）统计计算功能
能够计算和统计每年、每月、每日的工作量；能够统计设备发生的各类安全警报的次数、时间和此时操作人员的操作指令；能够进行经济运行计算，如功耗计算等；能够统计开停机次数，每个设备发生故障的次数等信息。
（6）打印报表功能
包括能够根据用户要求生成各种表格；用户能够使用易携带设备随时存取各种表格数据；能够进行打印各种表格。
（7）自诊断功能
包括能够对系统的运行是否正常运行进行监视，当出现故障或异常时，能够根据检测的结果，给予用户足够的信息；能够在出现问题时，自动进行必要的处理，如停止，报警。
（8）视频录制功能

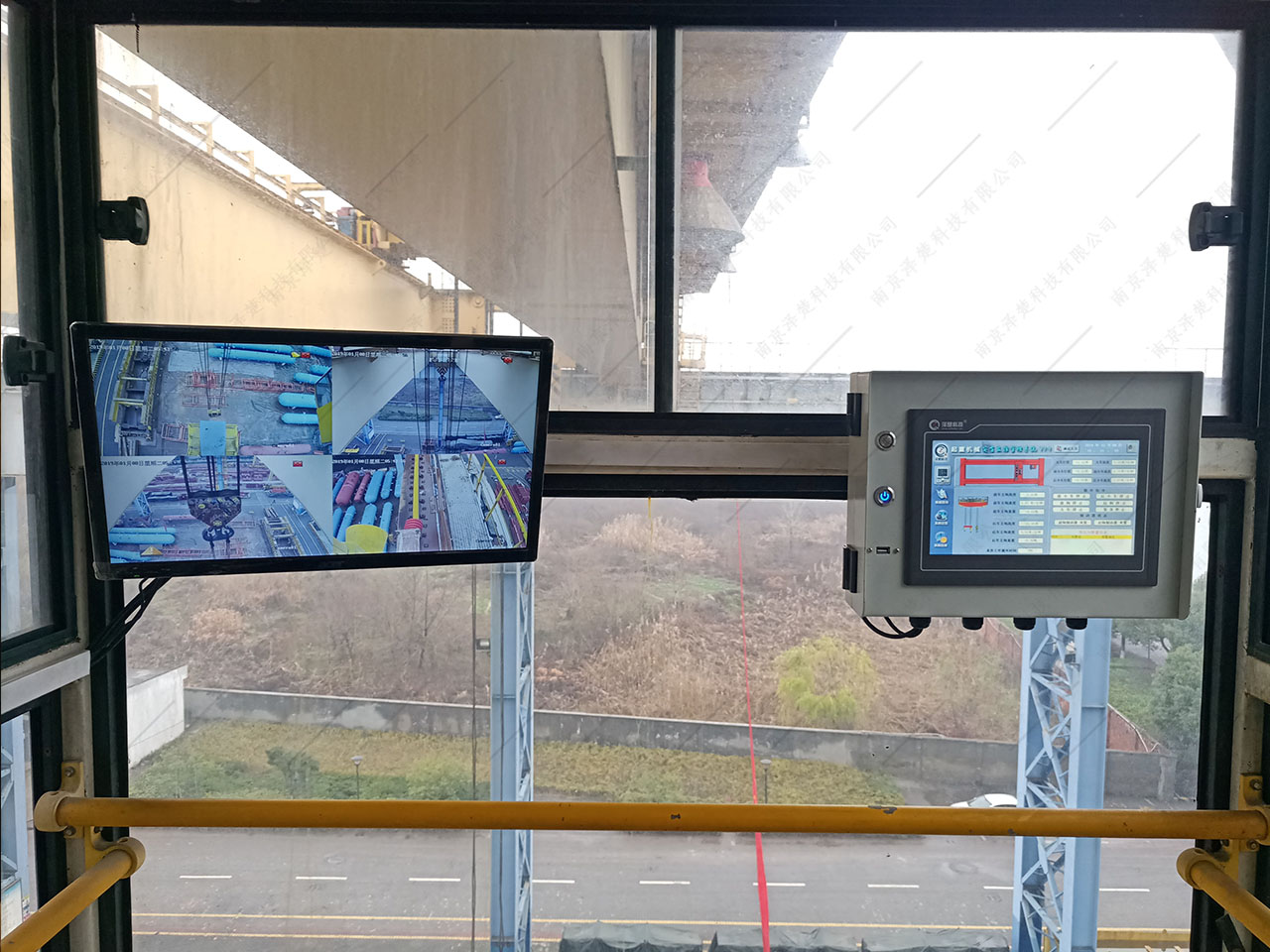

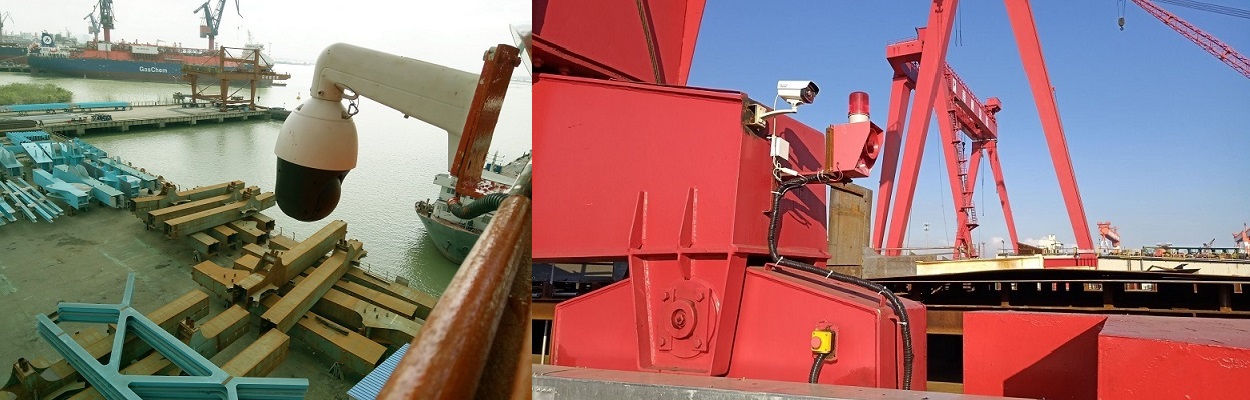

GB/T28264-2017中规定的“视频系统”的功能，是通过视频信息系统来实现的。视频信号采集系统由前端、传输，控制和后端组成，前端主要由高性能摄像机组成；传输可采用数字式光端机；控制由小型控制键盘或鼠标组成，鼠标用于控制监控画面的录制机制和回放等。后端为一台监视器和一台高性能硬盘录像机。司机通过司机室内的监视器，观察到大车行走区域，吊点区域的环境情况，硬盘录像机提供存储视频和WEB浏览功能。
（9）*远程通讯

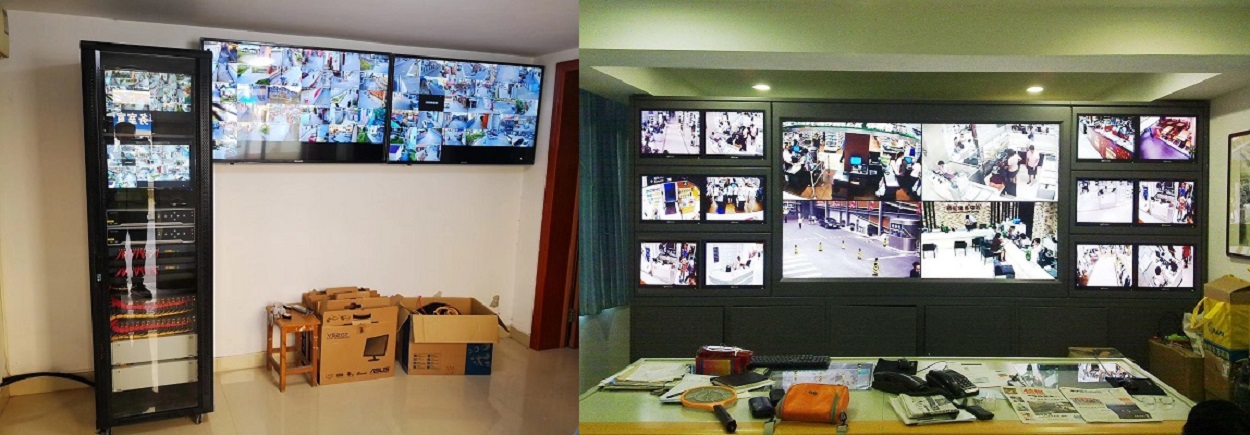

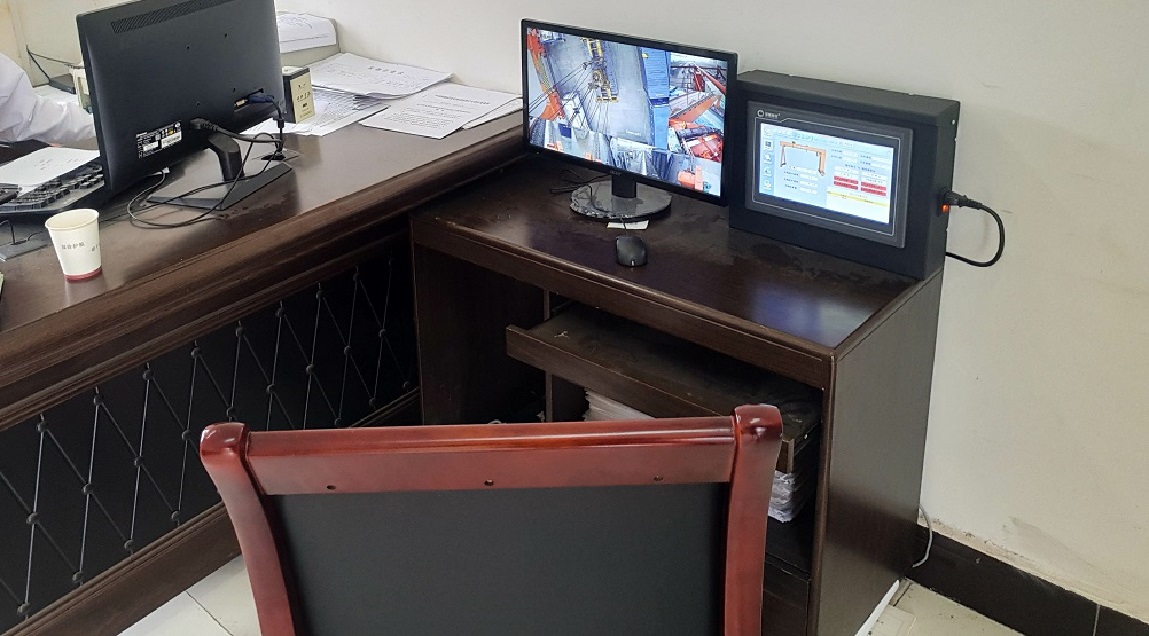

我公司为起重机械设备配套的安全监控系统软件采用国际通用的标准协议，可以实时采集并存储起重机械运行过程中的各种数据；在软件和硬件方面同时为用户提供数据接口。本系统将在此基础上建立厂区内的局域网监控系统，并将现场所有的视频和安全监控设备信号传输到现场管理办公室，实现局域网远程监控服务。在监控管理办公室建立视频服务器和监控墙，方便管理人员实时了解观察起重机上的现场动态。本功能为拓展功能，用户可根据实际需求选择配置。

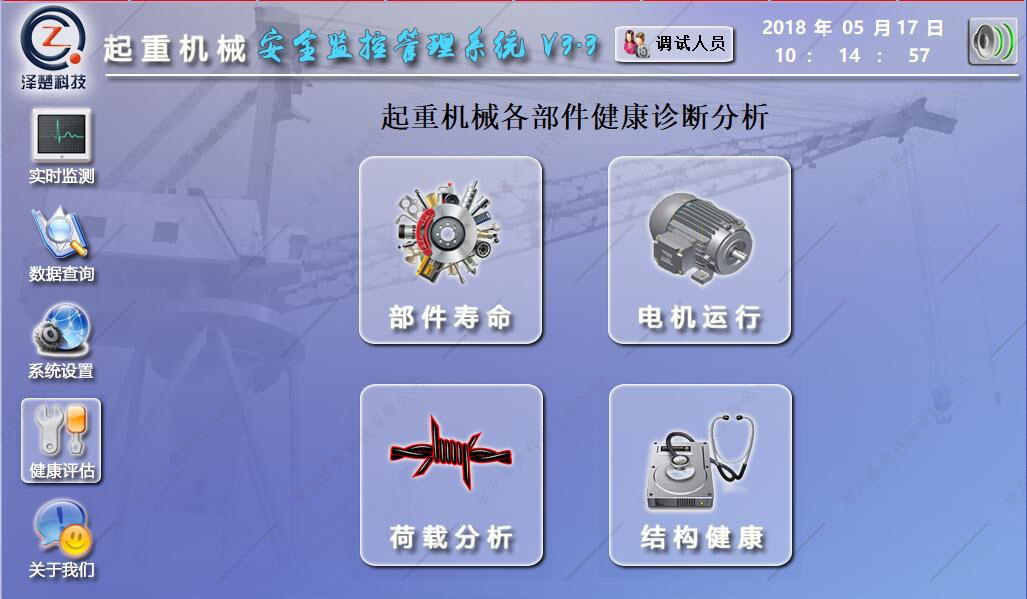

（10）*结构健康监测与设备寿命评估

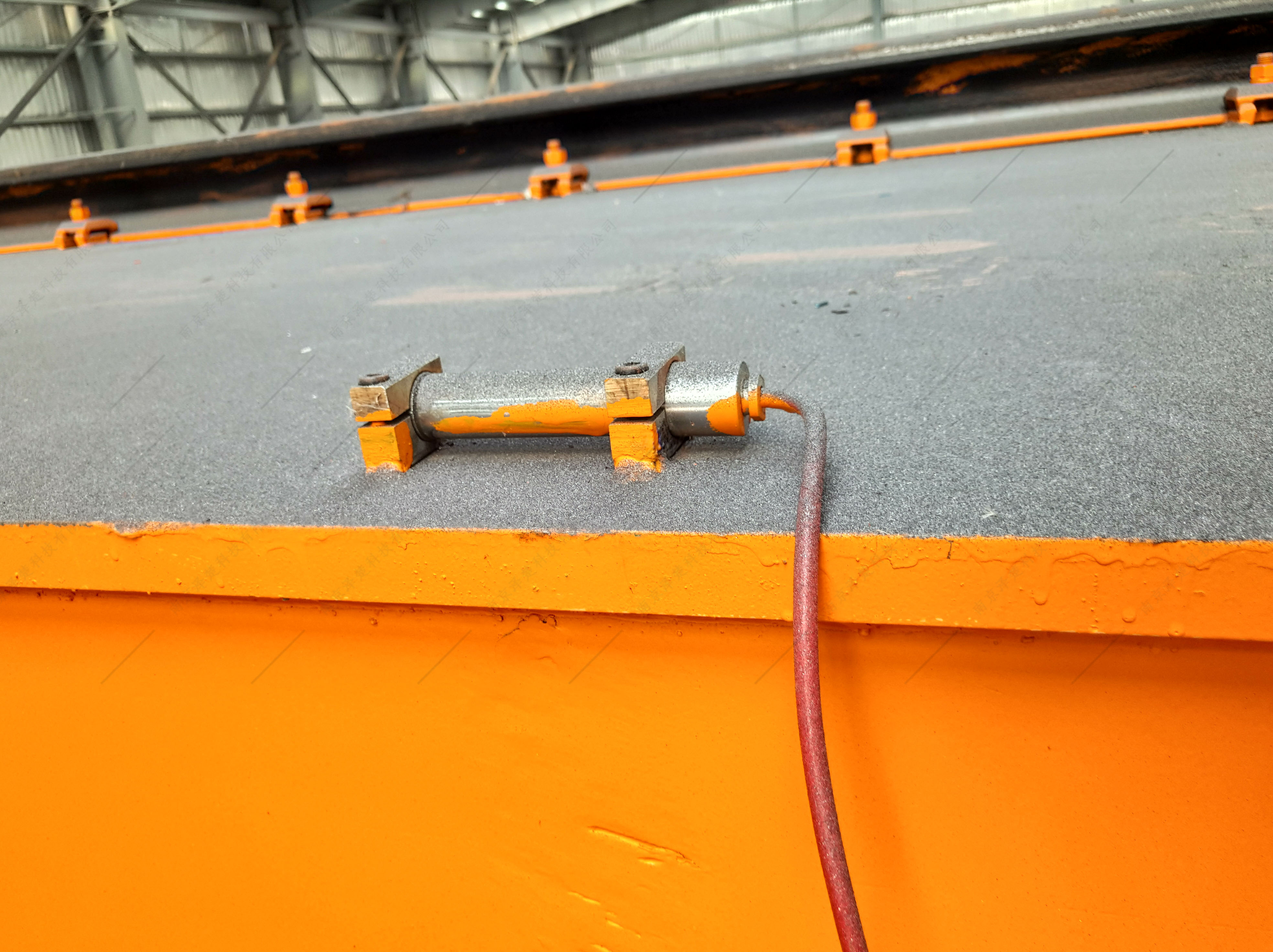

本公司自主研发了适用于现行起重机械的“起重机械结构健康监测评估系统”。通过在起重机械关键位置加装相应的传感器（如：无线应变传感器或FBG传感器），根据起重机械的工作等级和结构形式，分析负荷的组合形式，对所有可能产生疲劳的计算点和钢丝绳的应力-应变关系进行计算、分析，向用户显示其受力变形状态。同时结合起重机械剩余寿命估算算法，估算出起重机械的疲劳寿命和剩余使用寿命。在结构使用时间接近或超出预估寿命时，对用户发出警报，提醒用户及时检修机械，更换部件或大修，降低事故发生的可能性。本功能为拓展功能，用户可根据实际需求选择配置。
